BeM FIX – Kit completo per riparazione Blue&Me FCA di prima e seconda generazione
Il prezzo originale era: 1.240,00 €.1.190,00 €Il prezzo attuale è: 1.190,00 €. + IVA
Kit professionale completo per la riparazione e la riprogrammazione delle unità Blue&Me FCA di prima e seconda generazione, basate su Xilinx XC3S400 e ARM STA2062.

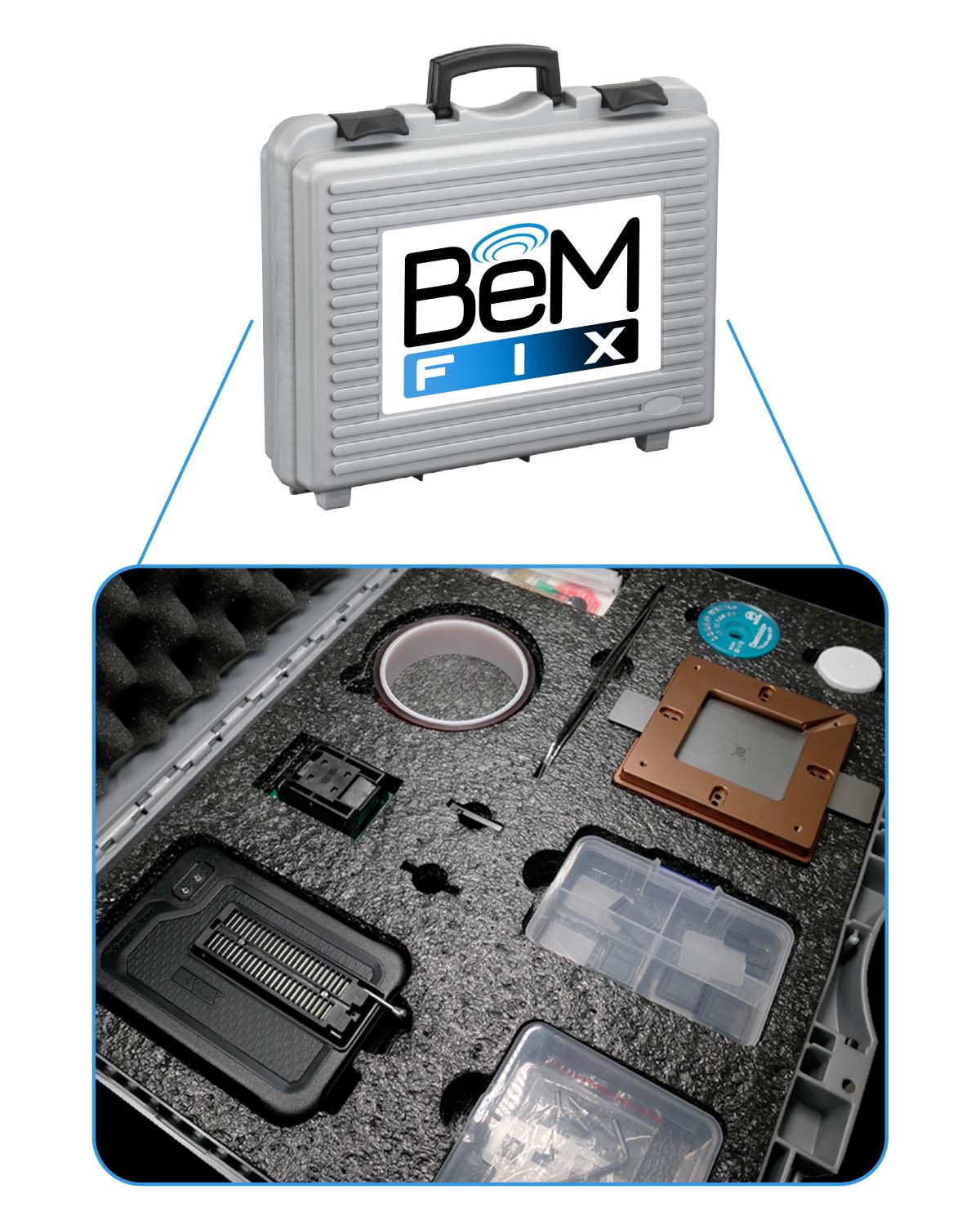

Il kit comprende tutto l’hardware necessario per le lavorazioni Blue&Me: programmatore XGecu Pro T56, adattatore VFBGA63, NAND di ricambio, dime di posizionamento, attrezzatura per il reballing e materiali di consumo.
Sono inoltre inclusi il BeM FIX Support Plan, con accesso all’area riservata, ai tutorial, al supporto tecnico e 30 crediti totali per le lavorazioni file Blue&Me.
Disponibile (ordinabile)
Disponibile (ordinabile)
| Peso | 1,7 kg |
|---|---|
| Dimensioni | 44 × 34 × 12 cm |
Disponibile
Kit completo per la riparazione Blue&Me
BeM FIX è una soluzione professionale completa per la riparazione e la riprogrammazione delle unità Blue&Me FCA di prima e seconda generazione installate su veicoli Fiat, Alfa Romeo, Lancia e Abarth.
Il kit consente di intervenire sulle unità di prima generazione basate su Xilinx XC3S400 e sulle unità di seconda generazione basate su ARM STA2062.
È fornito con programmatore, adattatori, memorie NAND di ricambio, dime di posizionamento, supporto per reballing e materiali di consumo, risultando subito pronto per le principali operazioni di lavorazione.
Supporta le principali configurazioni equipaggiate con memorie NAND:
- Micron NQ278;
- Micron NW190;
- Micron NW140;
- Samsung K9F1G08R0B;
- Samsung K9F5608U0D.
La configurazione effettiva deve essere verificata identificando la piattaforma, il codice della memoria e il codice ricambio dell’unità.
Principali problemi trattabili
BeM FIX è destinato alla riparazione di unità Blue&Me che presentano sintomi quali:
- odometro lampeggiante;
- porta USB non funzionante;
- collegamento Bluetooth non funzionante;
- impossibilità di associare il telefono;
- sistema di navigazione non funzionante;
- comandi al volante intermittenti;
- vivavoce non funzionante;
- allineamento proxy non eseguibile;
- assorbimento anomalo con scarica della batteria;
- errore U1733 relativo al nodo infotainment o telematico;
- errore P0022 relativo al nodo Convergence sulla rete CAN.
La diagnosi iniziale del veicolo rimane necessaria per verificare che il problema sia effettivamente riconducibile all’unità Blue&Me.
Programmazione delle memorie NAND
Il kit comprende il programmatore universale XGecu Pro T56 e l’adattatore VFBGA63 con due frame intercambiabili:
| Package | Dimensione |
|---|---|
| VFBGA63 | 9 × 11 mm |
| VFBGA63 | 10,5 × 13 mm |
Questa configurazione consente di leggere, programmare e verificare le memorie NAND compatibili utilizzate nelle principali versioni Blue&Me supportate.
Reballing e posizionamento
Il supporto universale HTX90 consente di centrare automaticamente il componente mediante quattro punti di bloccaggio sincronizzati.
Lo stencil dedicato BGA63 viene fissato tramite i morsetti magnetici del supporto e permette di eseguire il reballing delle memorie NAND incluse nel kit.

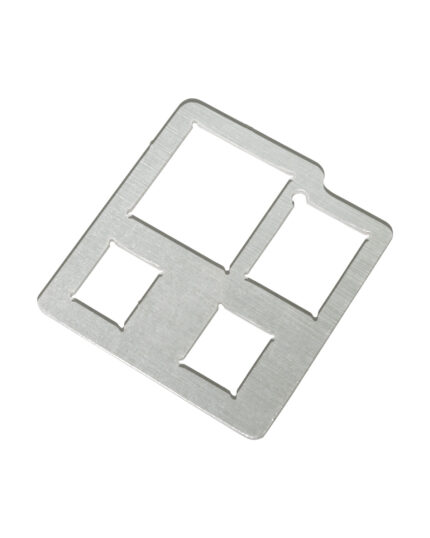

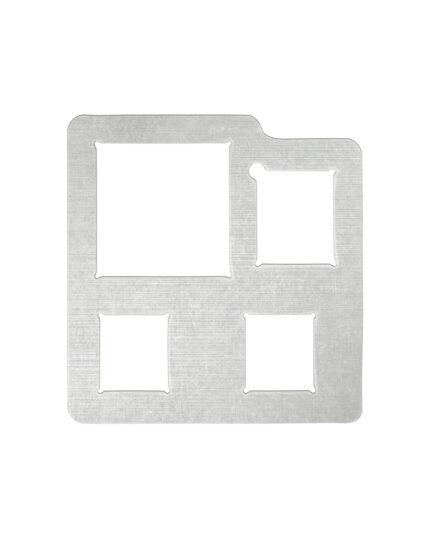

Le tre dime BeM FIX facilitano invece il corretto posizionamento della memoria sulla scheda elettronica durante la risaldatura:
BEM FIX SUPPORT PLAN + 30 CREDITI TOTALI INCLUSI
Con l’acquisto del kit viene incluso il BeM FIX Support Plan, che abilita l’accesso all’area riservata, al BeM FIX Files Service, ai contenuti tecnici e al supporto dedicato.
Il kit comprende complessivamente 30 crediti BeM FIX:
20 crediti inclusi nel BeM FIX Support Plan
10 crediti inclusi nel BeM FIX Files Service UP10
30 crediti totali disponibili
1 credito = elaborazione di 1 file Blue&Me
I crediti vengono associati all’account BeM FIX del cliente e possono essere utilizzati direttamente attraverso il portale dedicato.
I 30 crediti inclusi consentono di effettuare fino a 30 lavorazioni BeM FIX Files Service senza acquistare ulteriori pacchetti.
Una volta esauriti i crediti inclusi, è possibile ricaricare l’account acquistando ulteriori pacchetti BeM FIX Files Service.
Flusso operativo
- Identificare la versione dell’unità Blue&Me e la memoria installata.
- Rimuovere la NAND utilizzando le corrette procedure di rework.
- Leggere e salvare il contenuto originale con XGecu Pro T56.
- Caricare il file nel portale BeM FIX.
- Ricevere il file elaborato tramite il Files Service.
- Preparare la memoria di ricambio ed eseguire il reballing.
- Programmare e verificare la NAND.
- Posizionare il componente mediante la dima dedicata.
- Risaldare la memoria sulla scheda.
- Installare e verificare l’unità sul veicolo.
Il kit non comprende la stazione ad aria calda, il preriscaldatore, il microscopio o altri strumenti da banco non espressamente indicati nella dotazione.
Informazioni importanti
BeM FIX è destinato a operatori professionali e laboratori specializzati.
Prima di qualsiasi lavorazione è necessario creare e conservare una copia integra del contenuto originale della memoria.
La compatibilità con un codice ricambio non elimina la necessità di verificare la piattaforma hardware e il tipo di NAND effettivamente installato.
Le unità Blue&Me, le schede elettroniche e gli strumenti eventualmente mostrati nelle immagini dimostrative non sono inclusi.

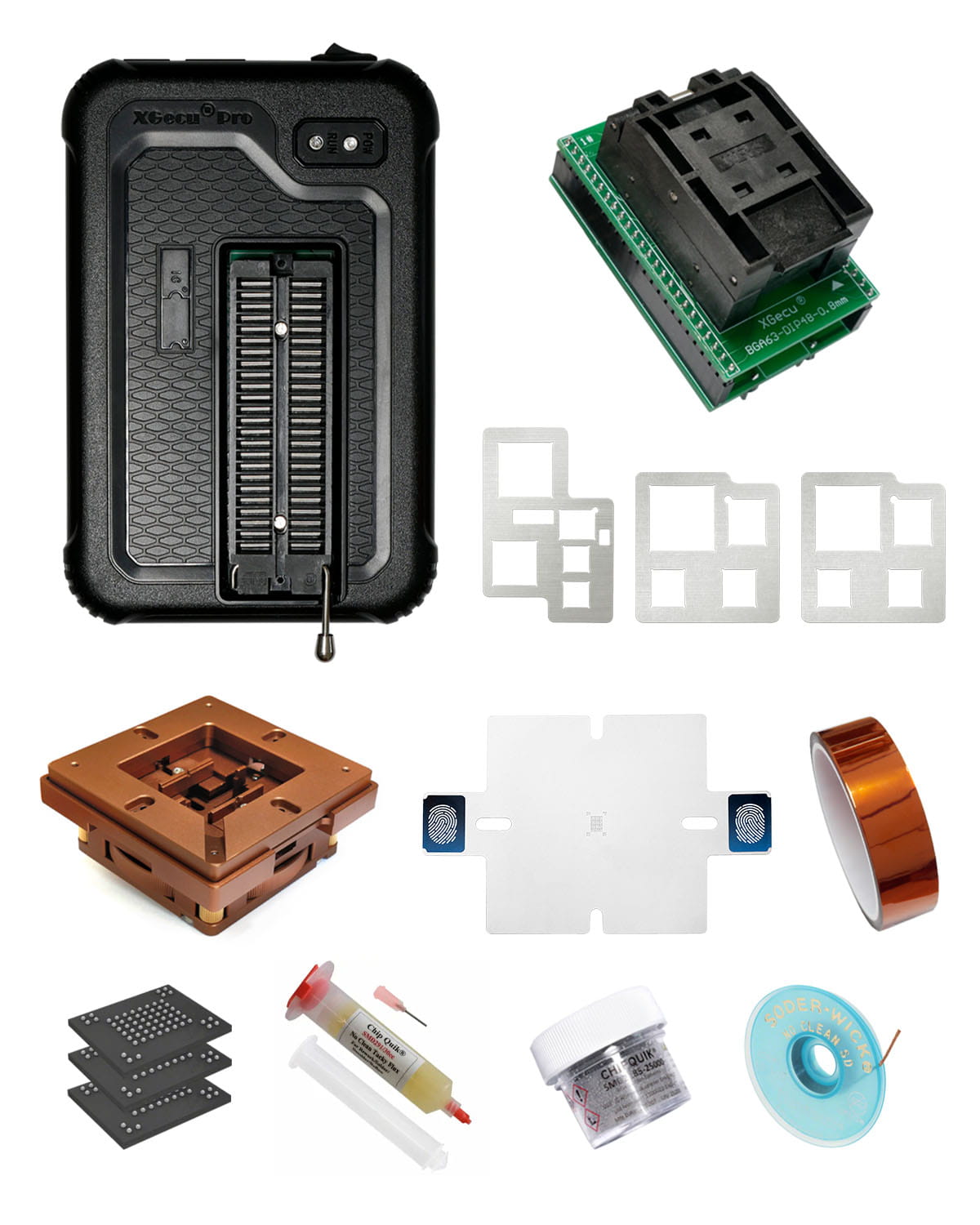

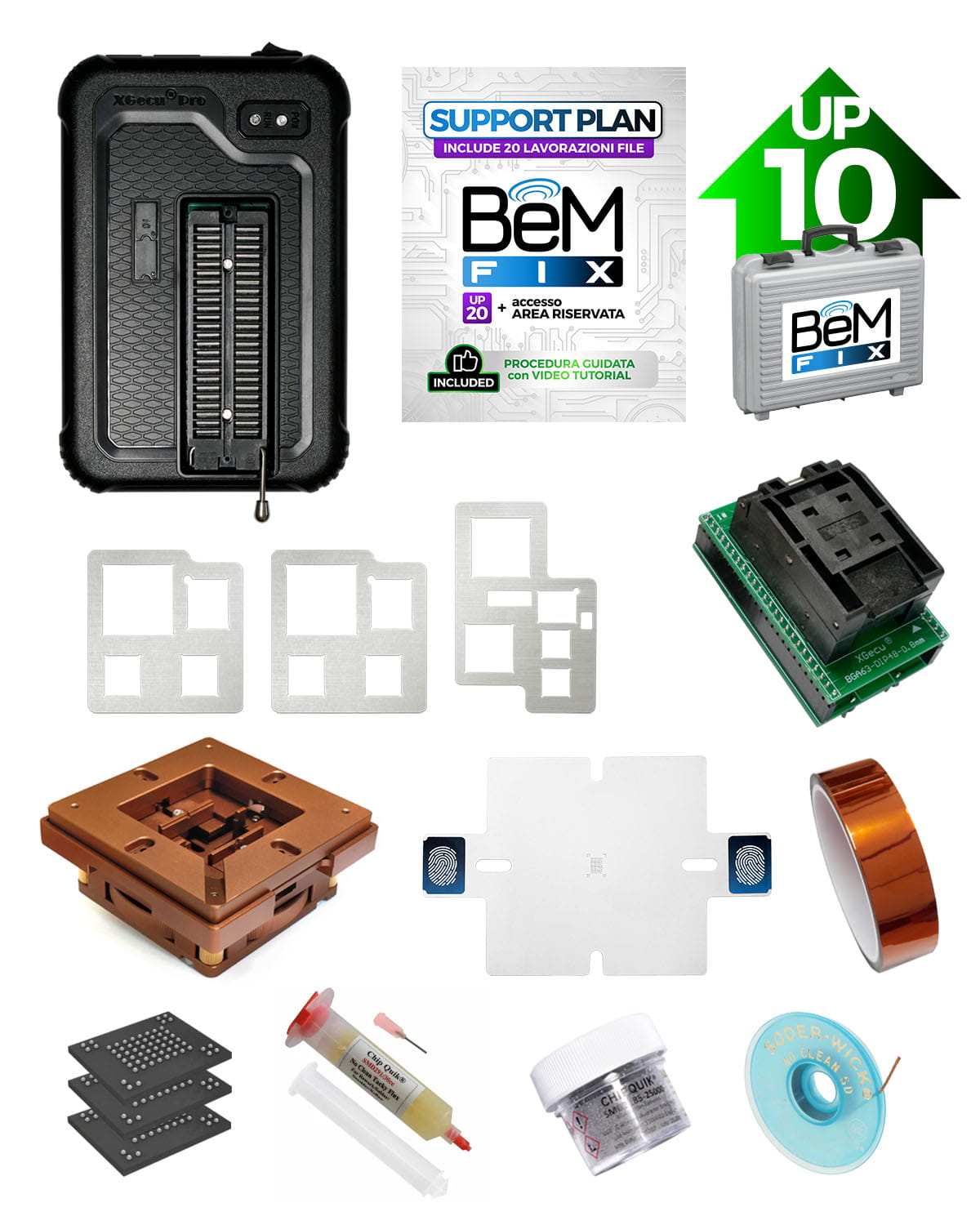

| Componente | Quantità |
| Programmatore universale XGecu Pro T76 | 1 |
| Adattatore VFBGA63 per XGecu Pro T76 | 1 |
| Frame VFBGA63 9 × 11 mm | 1 |
| Frame VFBGA63 10,5 × 13 mm | 1 |
| BeM FIX Support Plan (20 Crediti inclusi) | 1 |
| BeM FIX Files Service UP10 (10 crediti inclusi) | 1 |
| Dima BEMFIX-DIM-001 per NQ278, NW190 e K9F1G08R0B | 1 |
| Dima BEMFIX-DIM-002 per NW140 | 1 |
| Dima BEMFIX-DIM-003 per K9F5608U0D | 1 |
| NAND Micron NQ278 | 10 |
| NAND Samsung K9F5608U0D | 1 |
| Supporto universale reballing BGA HTX90 | 1 |
| Stencil VFBGA63 per HTX90 | 1 |
| Flussante in siringa da 10 cc | 1 |
| Sfere di saldatura per reballing SMD2180 | 1 |
| Nastro in poliimmide resistente alle alte temperature | 1 |
| Treccia dissaldante | 1 |
| Pinzetta di precisione per posizionamento | 1 |
| Caratteristica | Valore |
| Codice kit | BEMFIX-KIT |
| Applicazione | Riparazione e riprogrammazione Blue&Me FCA |
| Generazioni supportate | Prima e seconda generazione |
| Piattaforme | Xilinx XC3S400, ARM STA2062/STA2062A |
| Memorie principali | NQ278, NW190, NW140, K9F1G08R0B, K9F5608U0D |
| Package supportati | VFBGA63 9 × 11 mm e 10,5 × 13 mm |
| Programmatore incluso | XGecu Pro T76 |
| Crediti Files Service | 30 (20 Support Plan + 10 Files Service) |
| Accesso area riservata | Incluso |
| Materiale per reballing | Incluso |
Codici ricambio Blue&Me supportati
50508494, 50508495, 50518096, 50521292, 50521674, 50521871, 50523953, 50525925, 50528522, 50529134, 50926612, 51818729, 51818963, 51821269, 51826504, 51826513, 51827410, 51830277, 51845974, 51847416, 51849066, 51857617, 51861167, 51862515, 51865377, 51873547, 51877615, 51884624, 51888843, 51900101, 51901253, 51902811, 51905061, 51906392, 51906931, 51917347, 51923944, 51924998, 51925104, 51926903, 51929593, 51930126, 51931439, 51931916, 51943247, 51943770, 51943942, 51944597, 51946545, 51953535, 51953695, 51955382, 51956216, 51966299, 51968826, 51974230, 51975414, 51989250, 52002279, 52004258, 52013328, 52034427, 52041057, 68158126AC, 735474746, 735474747.
L’elenco identifica le applicazioni note, ma prima della lavorazione è comunque necessario verificare hardware, memoria installata e configurazione dell’unità.
