BeM LINK – Supporto adattatore per test a banco delle unità Blue&Me FCA
Fascia di prezzo: da 339,00 € a 349,00 € + IVA

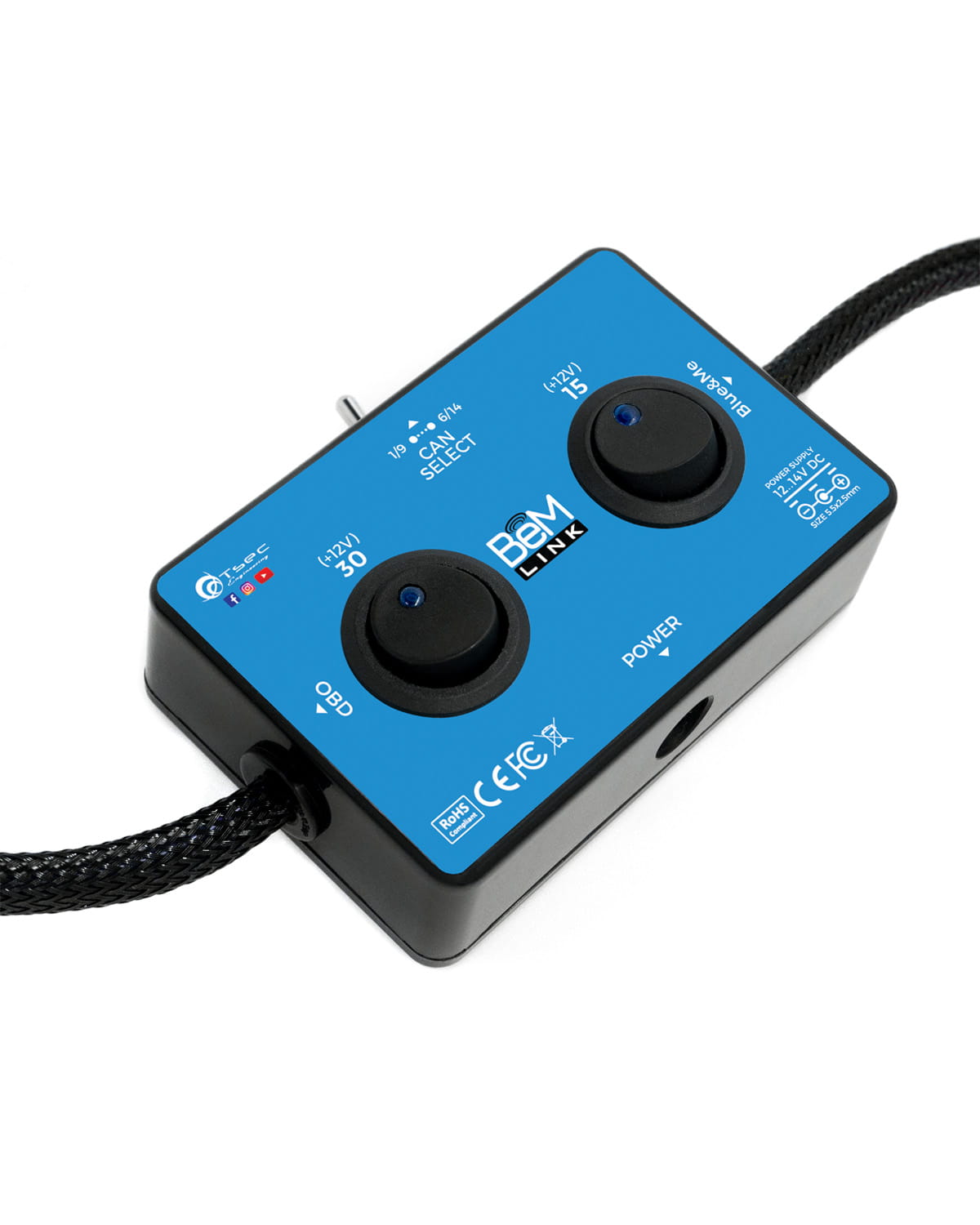

BeM LINK è il supporto adattatore professionale per alimentare, diagnosticare e verificare a banco le unità Blue&Me FCA di prima e seconda generazione, comprese le versioni Convergence Marelli e Lauberhorn.
Simula i principali collegamenti dell’impianto elettrico e degli accessori del veicolo, permettendo di controllare il funzionamento dell’unità prima della reinstallazione.
Disponibile con alimentatore esterno incluso oppure con cavo per alimentazione supplementare.
| Peso | 0,9 kg |
|---|---|
| Dimensioni | 32 × 23 × 7 cm |
| Configurazione alimentazione | Con alimentatore esterno, Con cavo per alimentazione supplementare |
Test professionale delle unità Blue&Me
BeM LINK consente di collegare e verificare a banco le unità Blue&Me FCA senza doverle installare sul veicolo.
Il dispositivo riproduce i principali collegamenti elettrici e le connessioni necessarie al funzionamento del modulo, permettendo al tecnico di eseguire controlli diagnostici e funzionali dopo la riparazione o la riprogrammazione.
È compatibile con unità Blue&Me di prima e seconda generazione, comprese le piattaforme Convergence prodotte da Marelli e Lauberhorn.
Verifica della riparazione prima dell’installazione
Dopo aver riparato o riprogrammato un’unità Blue&Me, BeM LINK consente di verificarne il funzionamento direttamente sul banco di lavoro.
Questo permette di individuare eventuali anomalie residue prima di reinstallare il modulo nel veicolo, riducendo il rischio di ripetere le operazioni di smontaggio e montaggio.
Il test a banco rappresenta quindi un passaggio fondamentale per validare il risultato della lavorazione.
Collegamento dello strumento diagnostico
BeM LINK permette di collegare uno strumento diagnostico generico compatibile per:
- verificare la comunicazione con l’unità Blue&Me;
- leggere gli errori memorizzati;
- cancellare gli errori, quando consentito;
- visualizzare i parametri di funzionamento;
- controllare lo stato del modulo;
- eseguire le procedure diagnostiche disponibili.
Le funzioni effettivamente accessibili dipendono dallo strumento diagnostico e dal software utilizzato.
Test della porta USB
Tramite la porta USB è possibile collegare un dispositivo di archiviazione di massa compatibile e verificare il funzionamento dell’interfaccia dell’unità Blue&Me.
In base alla versione del modulo e ai file disponibili, è possibile eseguire operazioni quali:
- verifica del riconoscimento di una memoria USB;
- cambio della lingua;
- recupero delle informazioni di configurazione;
- aggiornamento del sistema;
- test della comunicazione con dispositivi USB.
Ingresso e uscita audio TRRS
Il jack audio TRRS consente di verificare le funzioni audio dell’unità Blue&Me.
Può essere utilizzato per:
- ascoltare i messaggi vocali generati dal sistema;
- verificare l’uscita audio;
- impartire comandi o segnali vocali;
- controllare il funzionamento delle funzioni vivavoce;
- verificare le sezioni audio dopo la riparazione.
Unità supportate
BeM LINK è progettato per le unità Blue&Me FCA di prima e seconda generazione, comprese le principali versioni Convergence:
- Marelli;
- Lauberhorn;
- unità basate su Xilinx XC3S400;
- unità basate su ARM STA2062 e STA2062A.
La compatibilità deve essere verificata in base al modello dell’unità, al connettore e alla configurazione hardware.
Informazioni importanti
BeM LINK è uno strumento professionale destinato a laboratori elettronici e operatori specializzati.
Prima di alimentare l’unità, verificare la corretta configurazione dei collegamenti e la compatibilità della sorgente di alimentazione.
Non collegare o scollegare il modulo mentre il dispositivo è alimentato.
Lo strumento diagnostico, la memoria USB, i cavi audio, l’unità Blue&Me e gli accessori non espressamente indicati nella variante selezionata non sono inclusi.
| Funzione | Disponibilità |
| Alimentazione dell’unità Blue&Me a banco | Sì |
| Simulazione dei collegamenti del veicolo | Sì |
| Collegamento di uno strumento diagnostico | Sì |
| Lettura dei parametri di funzionamento | In base allo strumento utilizzato |
| Test porta USB | Sì |
| Collegamento USB Mass Storage | Sì |
| Test dei messaggi vocali | Sì |
| Ingresso e uscita audio TRRS | Sì |
| Verifica dopo riparazione o programmazione | Sì |
BeM LINK è indicato per:
- test a banco delle unità Blue&Me;
- verifica delle riparazioni elettroniche;
- controllo dopo la sostituzione della memoria NAND;
- verifica dopo la riprogrammazione;
- diagnosi delle unità Convergence;
- test della porta USB;
- controllo delle funzioni Bluetooth e audio;
- lettura dei parametri con strumento diagnostico;
- verifica dell’assorbimento elettrico del modulo.
Modalità d'utilizzo
- Selezionare e collegare la configurazione di alimentazione appropriata.
- Collegare l’unità Blue&Me al connettore dedicato.
- Alimentare BeM LINK e il modulo.
- Verificare il corretto assorbimento elettrico.
- Collegare lo strumento diagnostico, quando necessario.
- Controllare la comunicazione e gli eventuali errori presenti.
- Collegare una memoria USB per verificare la relativa interfaccia.
- Utilizzare il jack TRRS per controllare le funzioni audio e vocali.
- Terminati i test, interrompere l’alimentazione prima di scollegare l’unità.

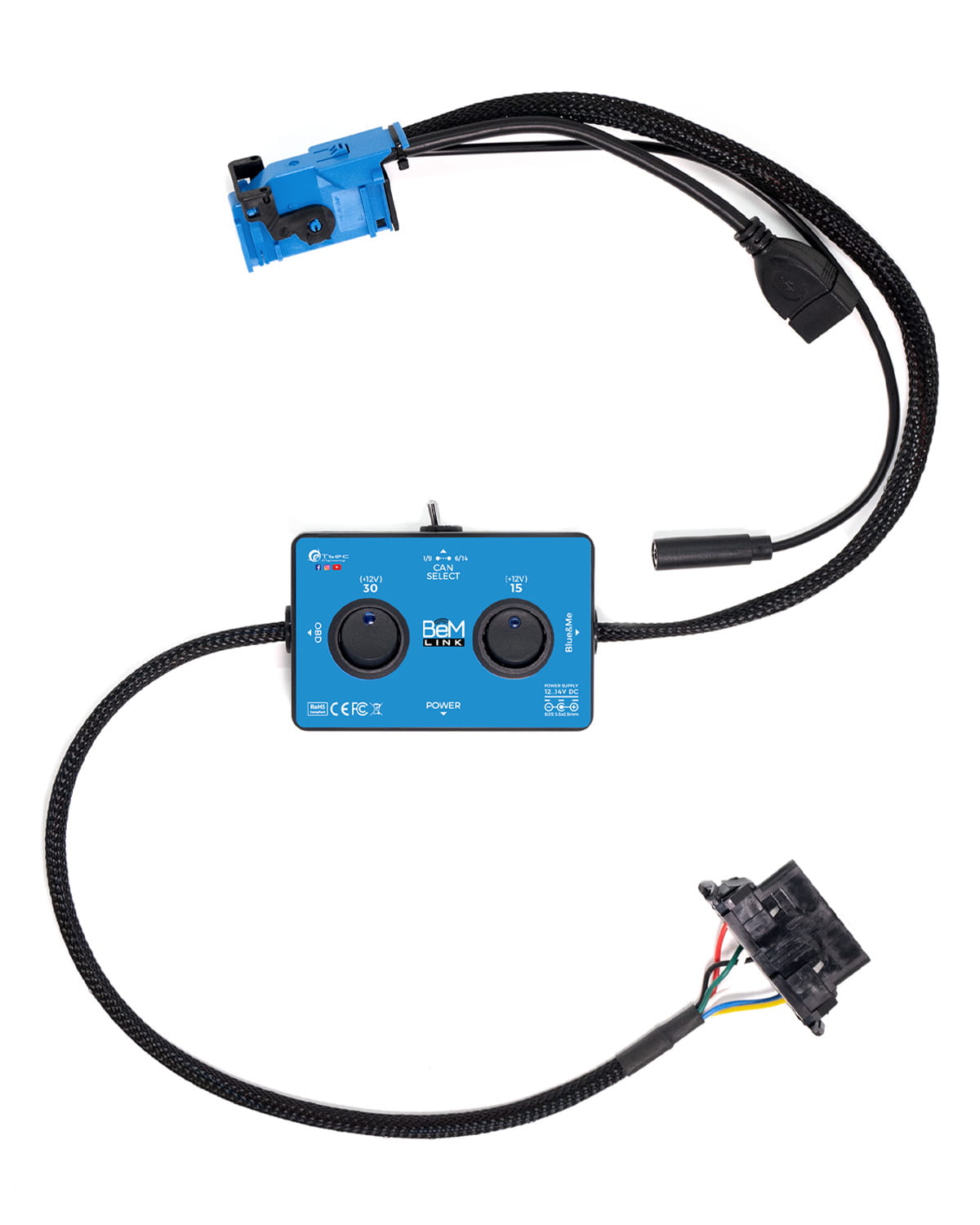

Il prodotto è disponibile in due configurazioni di alimentazione.
Versione A - con connettore e alimentatore esterno
Questa configurazione comprende il connettore dedicato e l’alimentatore esterno necessario per alimentare il dispositivo.
È la soluzione pronta all’uso per chi desidera disporre di una postazione completa per il test a banco delle unità Blue&Me.
| Componente | Quantità |
| Supporto adattatore BeM LINK | 1 |
| Connettore dedicato per unità Blue&Me | 1 |
| Alimentatore esterno | 1 |
Versione B - con cavo per alimentazione supplementare
Questa configurazione comprende il cavo per il collegamento a una sorgente di alimentazione esterna compatibile.
L’alimentatore non è incluso e deve essere fornito separatamente dall’utilizzatore, rispettando le caratteristiche elettriche richieste dal dispositivo.
| Componente | Quantità |
| Supporto adattatore BeM LINK | 1 |
| Cavo per alimentazione supplementare | 1 |
| Alimentatore esterno | Non incluso |
